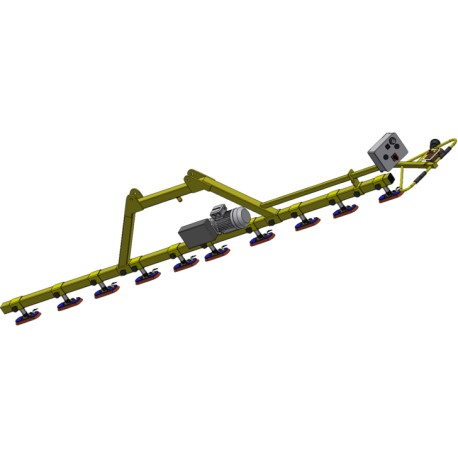

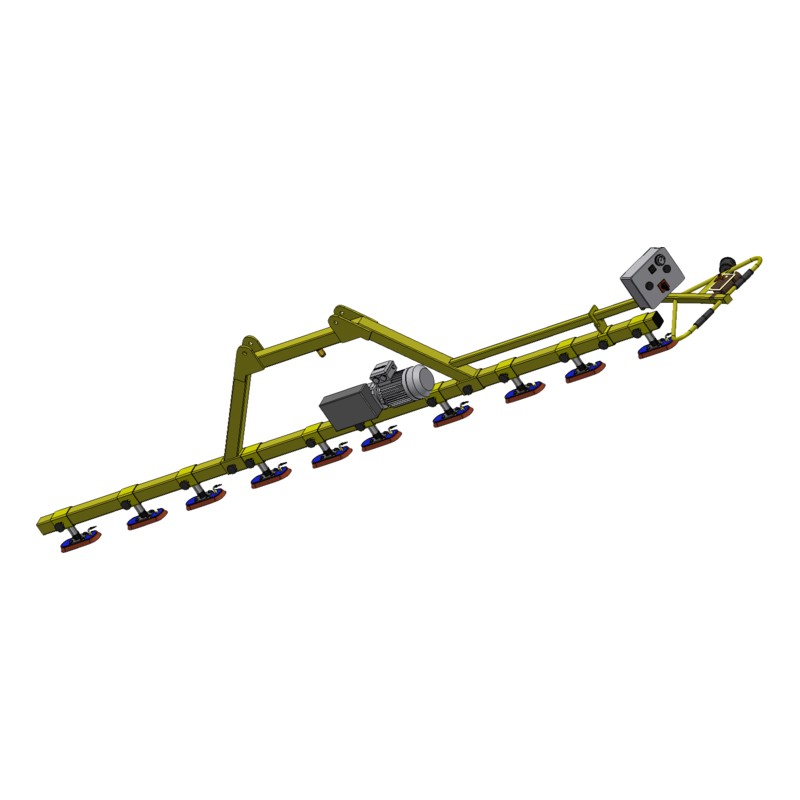

Vákuový uchopovač VM 400/10 - 4000

VM 400/10 - 4000

Vákuový uchopovač VM 400/10-4000 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať dlhé úzke bremená do hmotnosti 400 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Zhotovujeme podľa požiadaviek zákazníka.

Viac detailov

Cena:

na vyžiadanie

Tabuľka dát

Hmotnosť 185 kg
Maximálna nosnosť 400 kg (pri podtlaku -0,6 bar (-60kPa))
Max. rozmery bremena 8 000 x 1 000 mm
Min. rozmery bremena 1 000 x 300 mm
Určený k manipulácii v horizontálnej polohe, zavesenie na zdvíhacie zariadenie
Napájanie zariadenia a) 3+PE (PEN) 400VAC/50Hz/15VAC, b) 1+N+PE 230VAC/50Hz/24VDC
Počet prísaviek 10

Detaily

Využitie:

  • Vákuový uchopovač VM 400/10-4000 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať dlhé úzke bremená do hmotnosti 400 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Základný popis:

  • hlavná nosná oceľová konštrukcia s dvojbodovým závesom
  • desať prísaviek s rozmerom 400x100 mm
  • ručne prestaviteľné prísavky v osi „x“
  • vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
  • dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Druhy možných manipulovaných bremien:

  • drevené úzke a dlhé dosky, hranoly (aj po gátri)
  • úzke a dlhé jäklové profily, I profily, prípadne H profily (i nemagnetické)
  • úzke a dlhé plastové materiály
  • úzke a dlhé kamenné materiály
