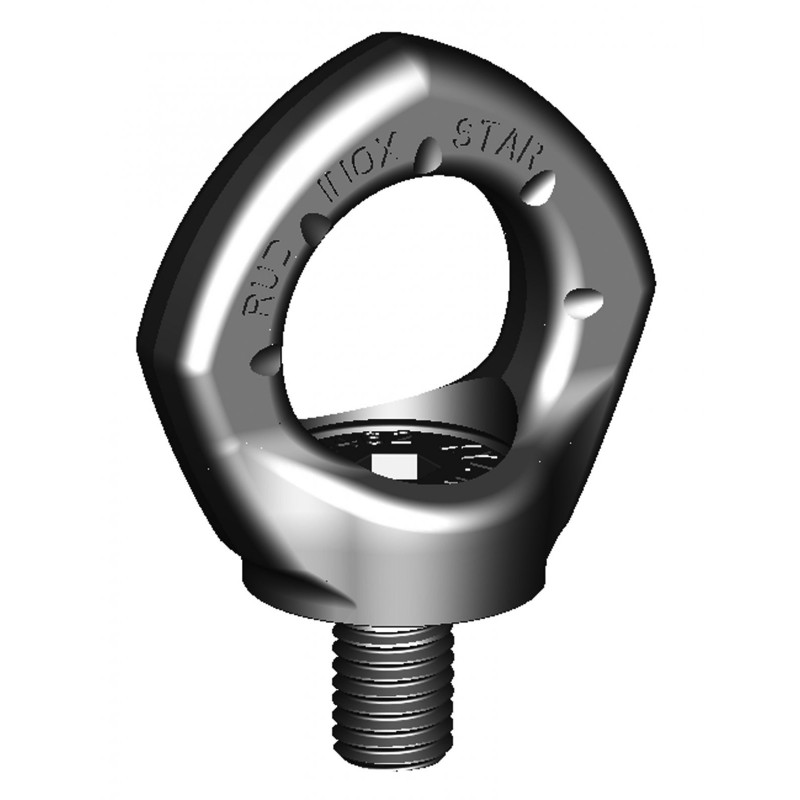

INOX-STAR metrisch - RUD
Form: Pentaförmig - deutliche Unterscheidung zu DIN 580 Ringschraube.
Kennzeichnung: Deutliche Nenntragfähigkeitsangabe für den belastungsungünstigen Bereich F (bei DIN 580 nicht zulässig).
Ringkörper geschmiedet, Material 1.4462, 100%ige elektromagnetische Rißprüfung, 4-fache Sicherheit.
Preis:
auf Anfrage
Mehr Infos
- Form: Pentaförmig - deutliche Unterscheidung zu DIN 580 Ringschraube.
- Kennzeichnung: Deutliche Nenntragfähigkeitsangabe für den belastungsungünstigen Bereich F (bei DIN 580 nicht zulässig).
- Ringkörper geschmiedet, Material 1.4462, 100%ige elektromagnetische Rißprüfung, 4-fache Sicherheit.
- Sacklöcher müssen so tief gebohrt sein, dass die Auflagefläche aufsitzen kann. Schrauben Sie die INOX-STAR ohne zusätzliche Unterlegscheibe in das Einschraubmaterial ein, bis die Anlagefläche der Innensechskantschraube an der Anschraubfläche anliegt.
- Ansenkung der Gewindebohrung gleich Nenn-Ø-Gewinde.
- Beim Einsatz auf festen Sitz der Innensechskantschraube achten. Bei stoßartiger Belastung, Verdrehen oder Vibration, insbesondere bei Durchgangsverschraubungen mit Mutter, kann es zu unbeabsichtigtem Lösen kommen. Sicherungsmöglichkeiten: flüssiges Gewindesicherungsmittel wie z.B. Loctite (Herstellerangaben beachten).
- Der INOX-STAR muß im festgeschraubten Zustand um 360° drehbar sein.
- Vor Belastung in Kraftrichtung einstellen.
- Unverlierbare Innensechskant-Sonderschraube.
Produkt-Kombinationen
| Modell | Tragfähigkeit in kg | Gewinde | Die Standardlänge der Gewinde, mm |
|---|---|---|---|
| INOX-STAR M12 | 500 | M12 | 18 |
| INOX-STAR M16 | 1 000 | M16 | 24 |
| INOX-STAR M20 | 2 000 | M20 | 30 |
| INOX-STAR M24 | 2 500 | M24 | 36 |
