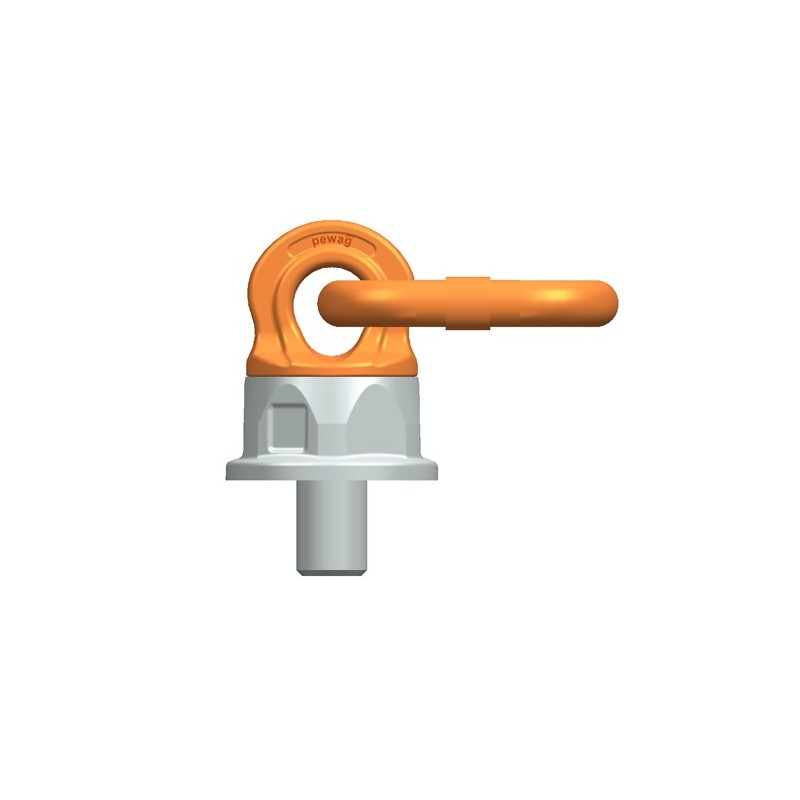

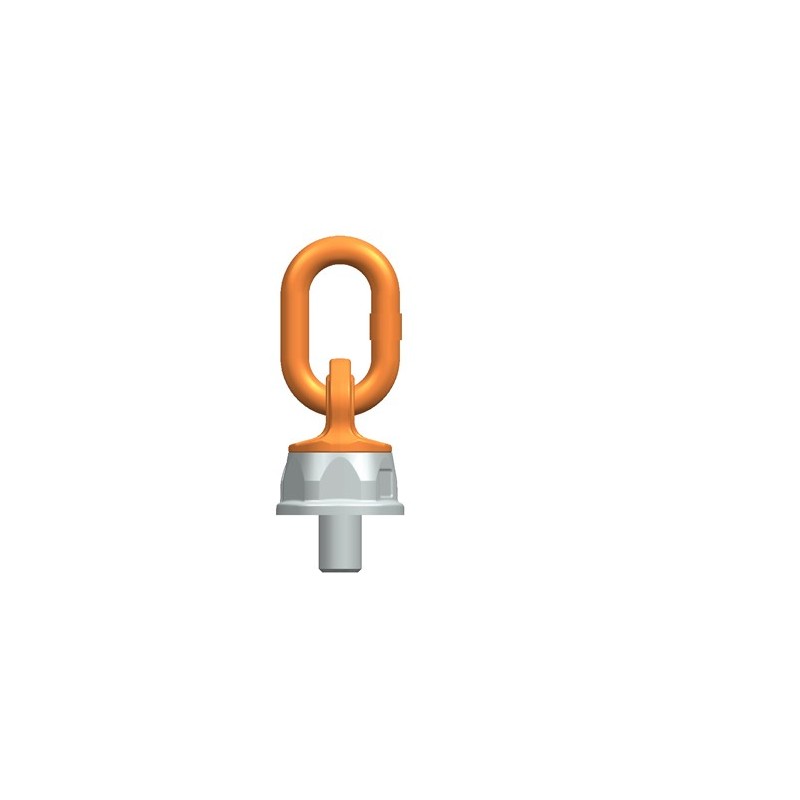

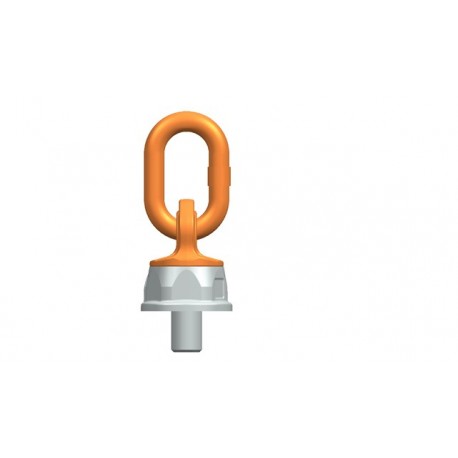

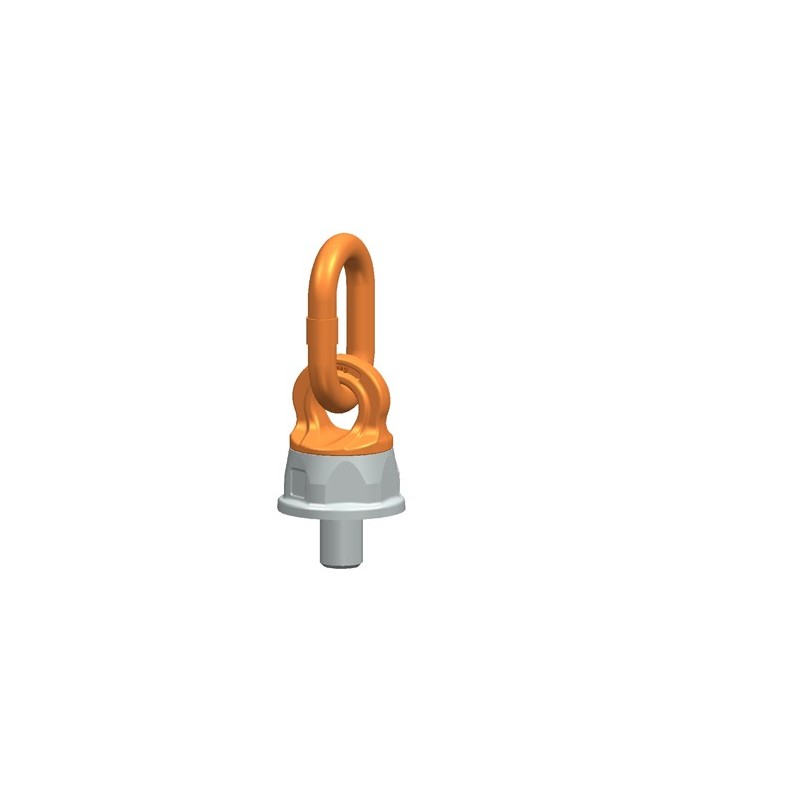

PEWAG PLDW winner profilift delta

Tragfähigkeit 600 - 16 000 kg

Schraubbarer Anschlagpunkt

  • Kugelgelagerter und unter Last um 360° drehbarer Anschlagpunkt
  • Hochfeste Anschlagöse 180° klappbar
  • Hochfeste Sonderschrauben, zu 100% rissgeprüft und mit Korrosionsschutz versehen
  • Mit Sechskant- oder Gabelschlüssel montierbar

Mehr Infos

Preis:

auf Anfrage

Mehr Infos

PLDW pewag winner profilift delta

Schraubbarer Anschlagpunkt

  • Kugelgelagerter und unter Last um 360° drehbarer Anschlagpunkt

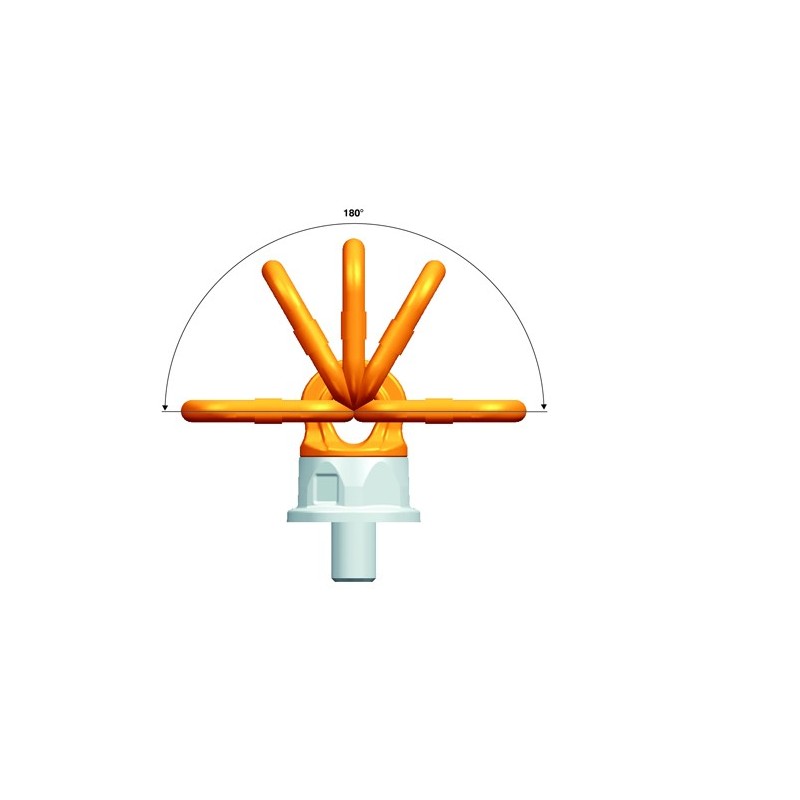

  • Hochfeste Anschlagöse 180° klappbar
  • Hochfeste Sonderschrauben, zu 100% rissgeprüft und mit Korrosionsschutz versehen
  • Mit Sechskant- oder Gabelschlüssel montierbar

Die Anschlagpunkte der Serie pewag winner profilift delta sind  mit einer individuellen Seriennummer versehen. pewag winner profilift delta ist optional auch mit maßgefertigten Gewindelängen lieferbar. Tabelle mit Tragfähigkeiten für Anwendungsfälle abhängig von Anschlagart, Stranganzahl und Neigungswinkel als Teil der Betriebsanleitung zu jedem Anschlagpunkt beigepackt.

Die Anschlagpunkte pewag winner profilift delta werden mit Tragfähigkeiten im ungünstigsten Anwendungsfall gekennzeichnet, daher ergibt sich eine erhöhte Tragfähigkeit im senkrechten Belastungsfall, mit 4-facher Sicherheit gegen Bruch in alle Belastungsrichtungen.


Erlaubte Anwendung

Tragfähigkeit lt. Prüfzeugnis bzw. Tragfähigkeitstabelle in den angegebenen

Zugrichtungen.

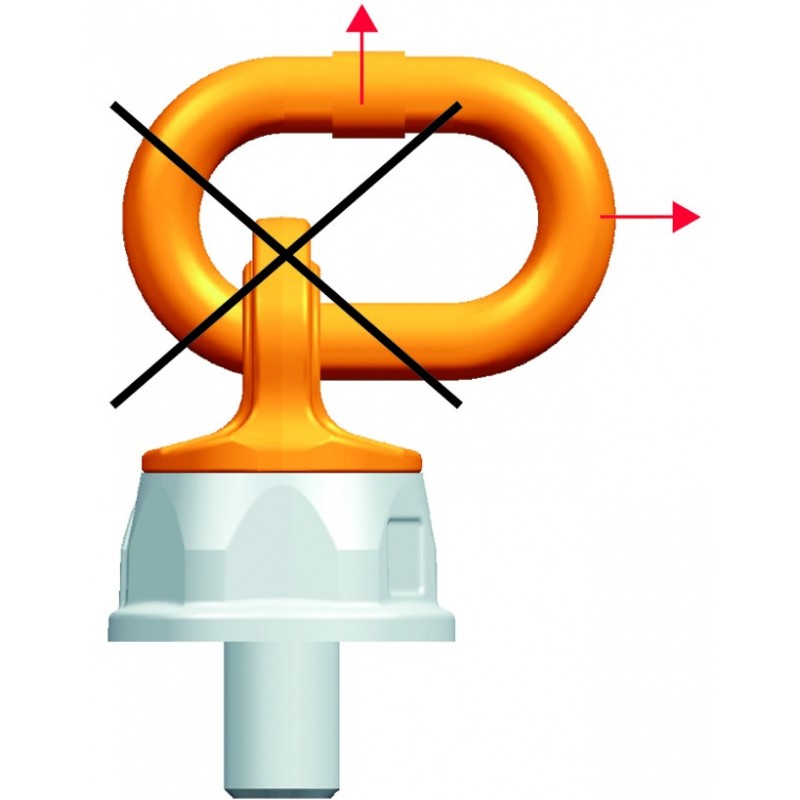

Nicht erlaubte Anwendung

Bei der Wahl der Anordnung stellen Sie sicher, dass es nicht zu

Fehlbelastungen kommen kann, z.B. wenn:

• keine freie Ausrichtung in Zugrichtung möglich ist

• Zugrichtung nicht im vorgegebenen Bereich liegt

• Bei Anliegen an Kanten oder Flächen

Weitere Details und Hinweise finden Sie in der ausführlichen Bedienungsanleitung.


Die Ermittlung der benötigten Gewindelänge (L)

L= H + S + K + X

H = Materialhöhe

S = Dicke der Beilagscheibe

K = Höhe der Mutter (abhängig von Gewindegröße der Schraube)

X = Schraubenüberstand (doppelte Steigung der Schraube)

Bitte, bei Bestellung eines Anschlagpunktes mit Gewindesonderlänge

die benötigten Gewindelänge „L“ bekannt geben.

Produkt-Kombinationen

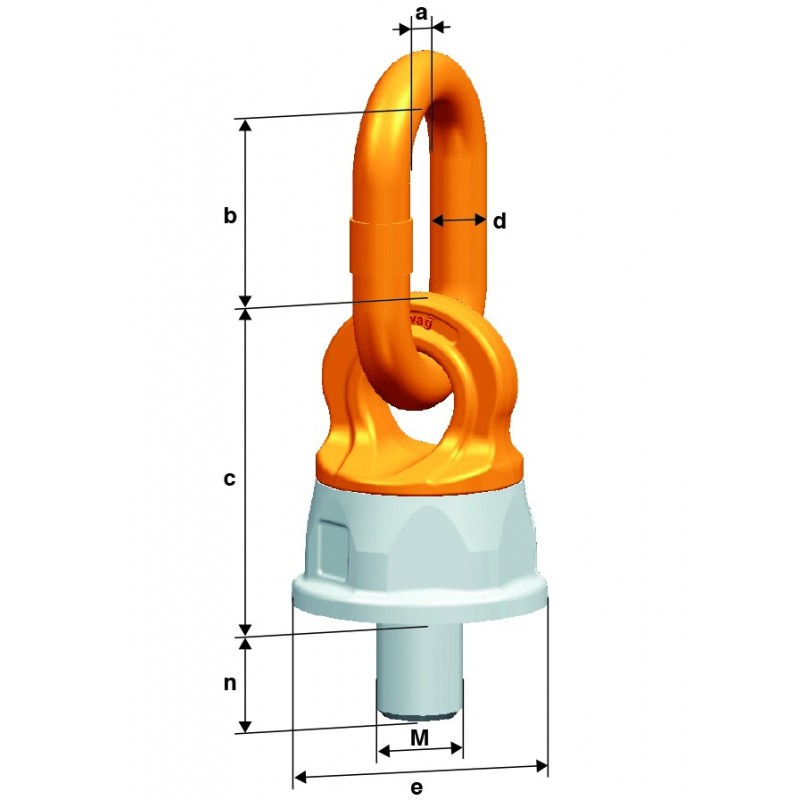

Modell Tragfähigkeit in kg Gewinde Die Standardlänge der Gewinde, mm
PLDW 0,3T 600 M8 20
PLDW 0,5T 1 000 M10 20
PLDW 0.7T 1 400 M12 22
PLDW 1T 2 000 M14 22
PLDW 1,5T 2 800 M 16 (x2) 33
PLDW 2,5T 5 000 M20 33
PLDW 4T 7 000 M24 40
PLDW 6T 10 000 M30 40
PLDW 8T 12 500 M36 55
PLDW 10T 16 000 M42 60
PLDW 12T 16 000 M45 68
PLDW 12,5T 16 000 M48 68
PLDW 25T 28 000 M64 96
PLDW 24T 28 000 M56 84
