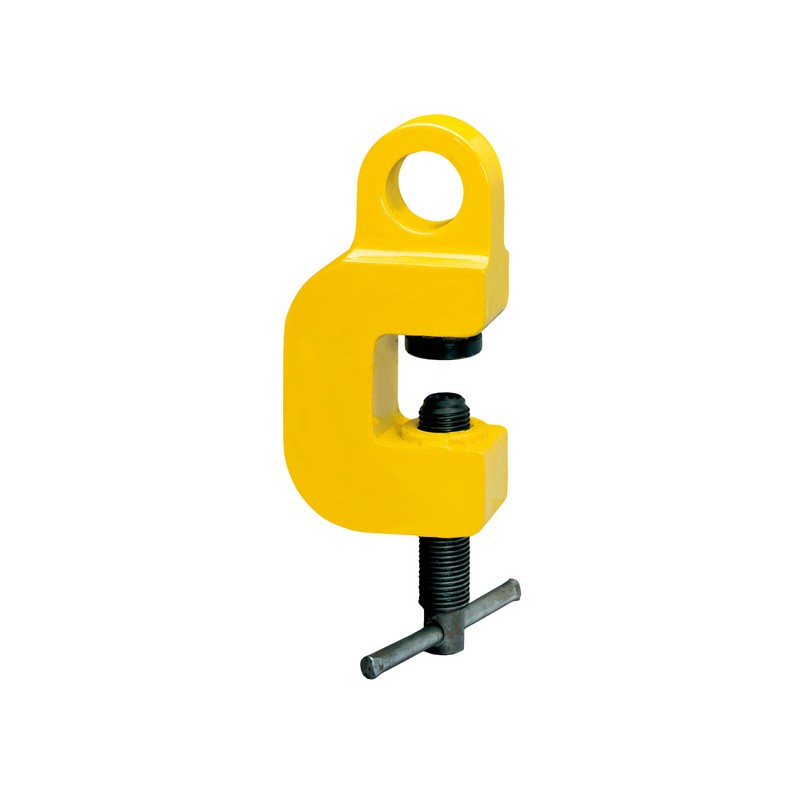

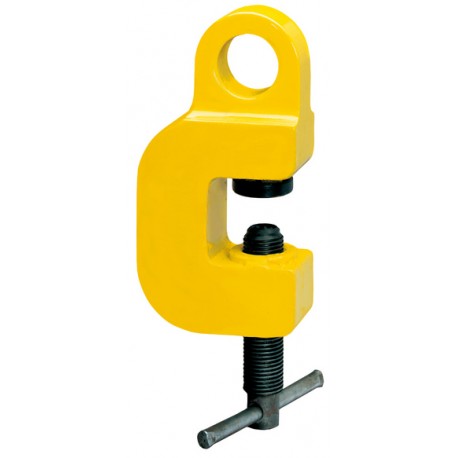

YALE TSD Schraubklemme
Tragfähigkeit 1.500 - 7.500 kg
Die Schraubklemme TSD ist ein bewährtes Hilfsmittel bei Spann-, Richt- und Zugarbeiten.
Preis:
auf Anfrage
Mehr Infos
- Die Schraubklemme TSD ist ein bewährtes Hilfsmittel bei Spann-, Richt- und Zugarbeiten.
- Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Werkstück angezogen ist.
- Mit Beginn des Zuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt (siehe Funktionsskizze).
Hinweise
- Die Oberfläche des Bleches darf HRC 50 nicht überschreiten
Produkt-Kombinationen
| Modell | Tragfähigkeit in kg | Greifbereich, mm |
|---|---|---|
| TSD 1,5 | 1 500 | 0 - 35 |
| TSD 3,0 | 3 000 | 0 - 35 |
| TSD 5,0 | 5 000 | 0 - 40 |
| TSD 7,5 | 7 500 | 0 - 40 |
