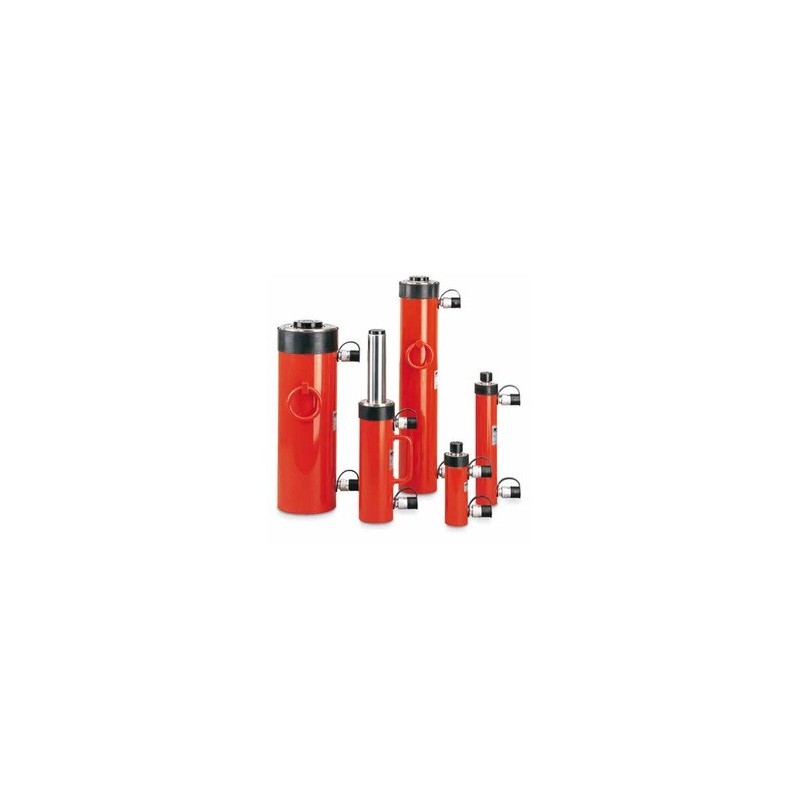

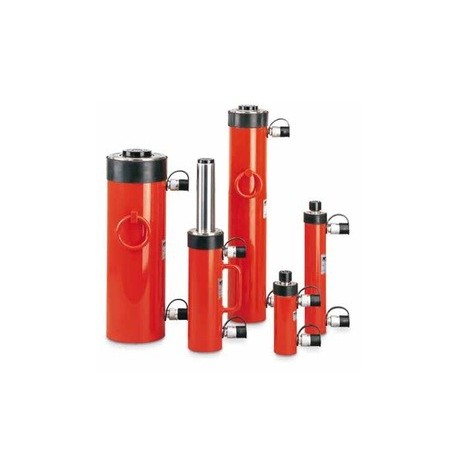

YH  Universal-Zylinder YALE Vergrößern

YALE YH Universal-Zylinder

Doppeltwirkend mit hydraulischem Kolbenrückzug, Druckkraft 5 - 200 t

Universal-Zylinder mit sehr hoher Lebensdauer und schnellem hydraulischem Rückhub mit hoher Rückzugskraft. Der äußerst robuste Aufbau aus hervorragenden Grundmaterialien und die lange Kolbenführung machen diese  Zylinderbaureihe ideal für härteste Einsatzbedingungen.

Mehr Infos

Preis:

auf Anfrage

Mehr Infos

Universal-Zylinder mit sehr hoher Lebensdauer und schnellem hydraulischem Rückhub mit hoher Rückzugskraft. Der äußerst robuste Aufbau aus hervorragenden Grundmaterialien und die lange Kolbenführung machen diese  Zylinderbaureihe ideal für härteste Einsatzbedingungen. Typische Anwendungsbereiche der doppeltwirkenden Universal-Zylinder sind der Pressen- und Vorrichtungsbau, Schwermontagen und Groß-Reparaturen, schwerer Stahl-, Schiff- und Brückenbau, Off-Shore sowie alle industriellen Einsätze die hohe Druck- und Zugkräfte erfordern.

 Ausstattung und Verarbeitung

  • Yale ChroMo-Design.
  • Betriebsdruck max. 700 bar.
  • Doppeltwirkend mit hydraulischem Kolbenrückzug.
  • Besonders seitenlastverträglich durch lange Kolbenführungen.
  • Hublängen von 30 bis 500 mm.
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.
  • Mit metrischen Befestigungsgewinden am Zylindergehäuse, im Zylinderboden und in der Kolbenstange.
  • Vollbelastbarer Stoppring als Kolben-Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich zwei Kupplungsmuffen Modell CFY-1 Ab Modell YH-30/200 mit Tragegriff.
  • Ab Modell YH-50/350 mit zwei Trageringen.

Produkt-Kombinationen

Modell Tragfähigkeit in kg Hub, mm
YH-5/150 5 000 150
YH-5/30 5 000 30
YH-5/80 5 000 80
YH-10/250 10 000 250
YH-10/150 10 000 150
YH-10/80 10 000 80
YH-10/30 10 000 30
YH-20/250 20 000 250
YH-20/150 20 000 150
YH-20/50 20 000 50
YH-30/350 30 000 350
YH-30/200 30 000 200
YH-50/150 50 000 150
YH-50/500 50 000 500
YH-50/350 50 000 350
YH-70/150 70 000 150
YH-70/350 70 000 350
YH-100/150 100 000 150
YH-100/50 100 000 50
YH-100/500 100 000 500
YH-100/350 100 000 350
YH-200/150 200 000 150
YH-200/500 200 000 500
YH-200/350 200 000 350
