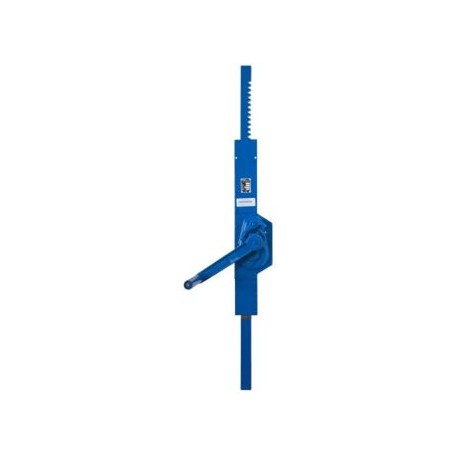

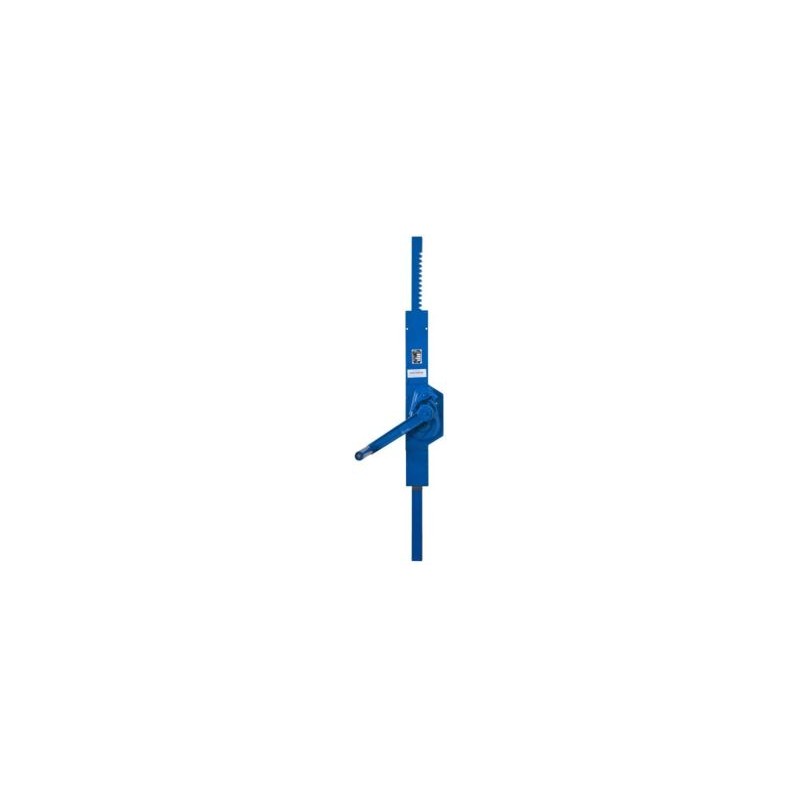

BRANO 15-00-CON Container-Zahnstangenwinde

Modifikation der Zahnstangenwinde für Container – 2 Varianten und drei Zahnstangenlängen.

Mehr Infos

Preis:

auf Anfrage

Mehr Infos

Modifikation der Zahnstangenwinde für Container – 2 Varianten und drei Zahnstangenlängen.

Verwendung:

  • für den Einbau in Maschinenanlagen zum Zwecke des Hebens beweglicher Konstruktionsteile
  • Anwendungsbeispiele – für das Heben von Containerdeckeln und -dächern, das Handling mit Schleusen von Wasserreservoirs, das Heben von Rechen und Dammbalken in Abwasserkläranlagen, Spannstationen von Seilbahnen
  • viele weitere Anwendungen für das manuelle Heben und Absenken

Eigenschaften:

  • robuste, einfache Konstruktion
  • 2 Standardvarianten, 3 Zahnstangenlängen
  • nach Konsultation mit dem Hersteller Möglichkeit der Lieferung verlängerte Hübe
  • the basic version ( “CON“ symbol) enables flexible adaptation of the jack for installation into a structure

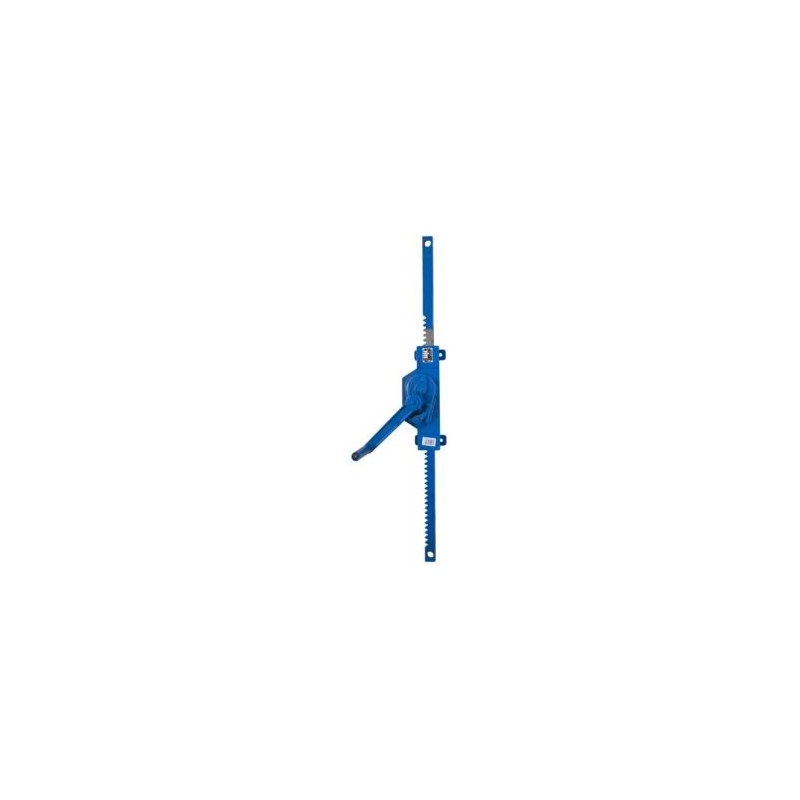

  • in der „Wand“-Ausführung (Kennzeichnung „CON-W“) bereit zur Montage mittels eingebauter Halter und Öffnungen an den Enden der Zahnstange (Kamm)
  • annehmbare Bedienungskraft an der Handkurbel

Hinweis:

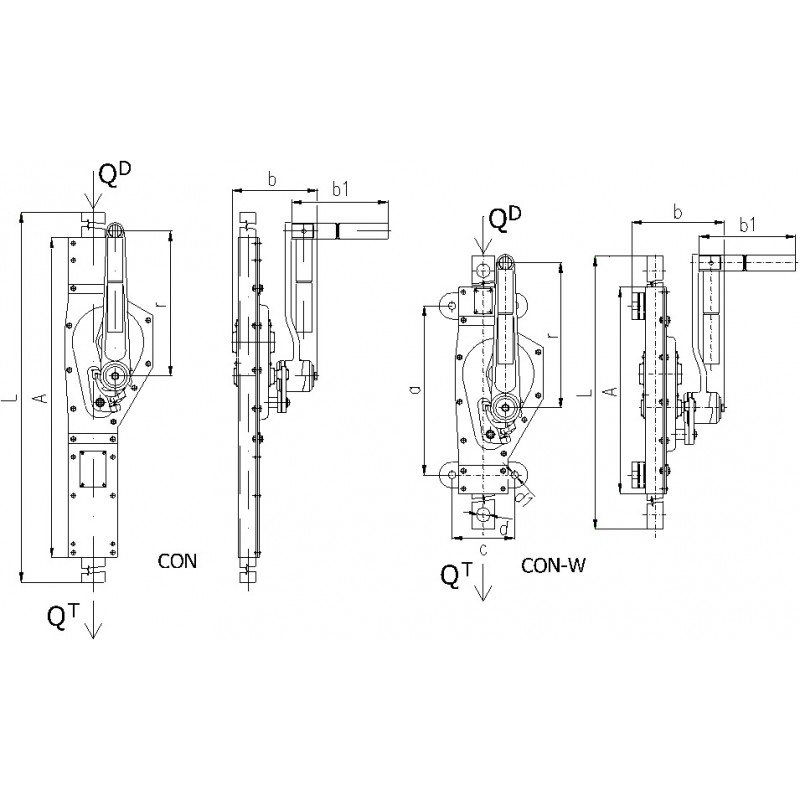

Bei der Montage der Zahnstangenwinde in der Ausführung CON und CON-W ist auf die Orientierung des Hebers in Bezug auf seine Belastung zu achten- Die Druck- (Zug-) Belastung der Zahnstange muss stets in Richtung von der Kurbelnabe zu den Rasten wirken (Schema – siehe unten), nie umgekehrt.
Bei der Zugbelastung wird der Hub der Zahnstangenwinde jedoch geringer sein, als in der Tabelle angeführt. Bei einer Tragfähigkeit von 2,5 t um 230 mm, bei einer Tragfähigkeit 5 t um 250 mm und bei einer Tragfähigkeit von 10 t um 360 mm.

Produkt-Kombinationen

Modell Tragfähigkeit in kg Hubhöhe max. mm Art
15-00-CON-2,5 2 500 660 - 970 - 1 200
15-00-CON-W-2,5 2 500 660 - 970 - 1 200 Wand-Ausführung
15-00-CON-5 5 000 690 - 970 - 1 200
15-00-CON-W-5 5 000 690 - 970 - 1 200 Wand-Ausführung
15-00-CON-10 10 000 690 - 970 - 1 200
15-00-CON-W-10 10 000 690 - 970 - 1 200 Wand-Ausführung
