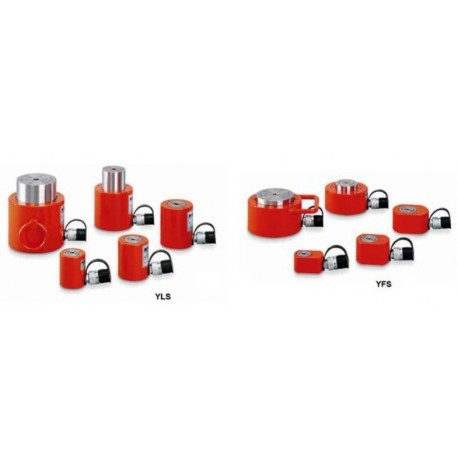

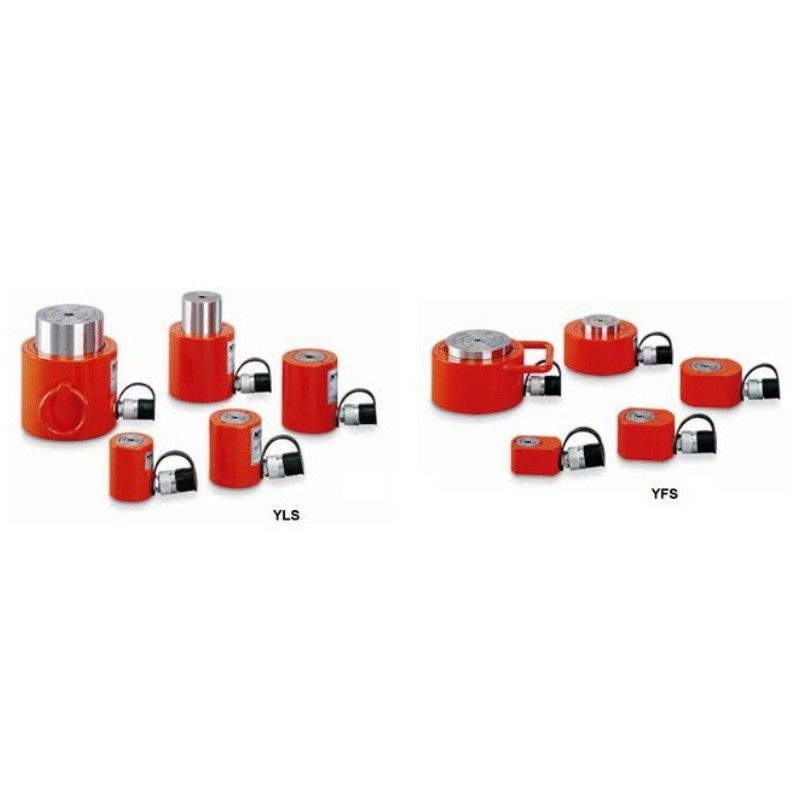

YLS / YFS Kurzhub- und Flach-Zylinder YALE Vergrößern

YALE YLS / YFS Kurzhub- und Flach-Zylinder

Einfachwirkend mit Federrückzug, Druckkraft max. 10 - 100 t

Kurzhub- und Flach-Zylinder bieten sich dort an, wo nur wenig Freiraum zur Verfügung steht.

Mehr Infos

Preis:

auf Anfrage

Mehr Infos

Kurzhub- und Flach-Zylinder bieten sich dort an, wo nur wenig Freiraum zur Verfügung steht. Diese kompakten Hydraulikzylinder sind in allen Berei­chen der Industrie zu finden, wie z.B. Stahlbau, Schwer­industrie, Kraftwerke, Bauwesen, Anlagenbau usw. Sie werden hauptsächlich eingesetzt zum Heben, Ausrichten, Wiegen, Spannen oder einfach als kompakte Kraftquelle für universelle Pressarbeiten. Aufgrund der kurzgehaltenen Führungen sollten Flach-Zylinder nicht schräg oder außermittig belastet werden.

Ausstattung und Verarbeitung

  • Yale ChroMo ­Design.
  • Betriebsdruck max. 700 bar.
  • Einfachwirkend mit Federrückzug.
  • Niedrige Bauhöhen für beengte Platzverhältnisse.
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
  • Vollbelastbarer Stoppring als Kolben-Endanschlag mit Schmutzabstreifer.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich Kupplungsmuffe Modell CFY­ 1.
  • Modell YLS ­100/55 ist mit zwei Trageringen ausge­stattet, Modell YFS ­ 100/15 mit einem Tragegriff.

Produkt-Kombinationen

Modell Hub, mm Zurrkraft, kN
YFS-10/11 11 100
YFS-100/15 15 1 000
YFS-50/15 15 500
YFS-30/15 15 300
YFS-20/15 15 200
YLS-10/35 35 100
YLS-20/45 45 200
YLS-100/55 55 1 000
YLS-30/60 60 300
YLS-50/60 60 500
