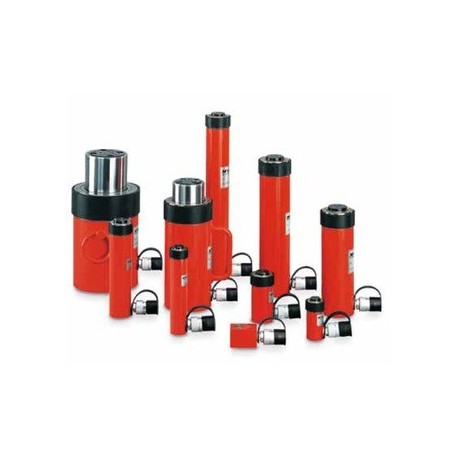

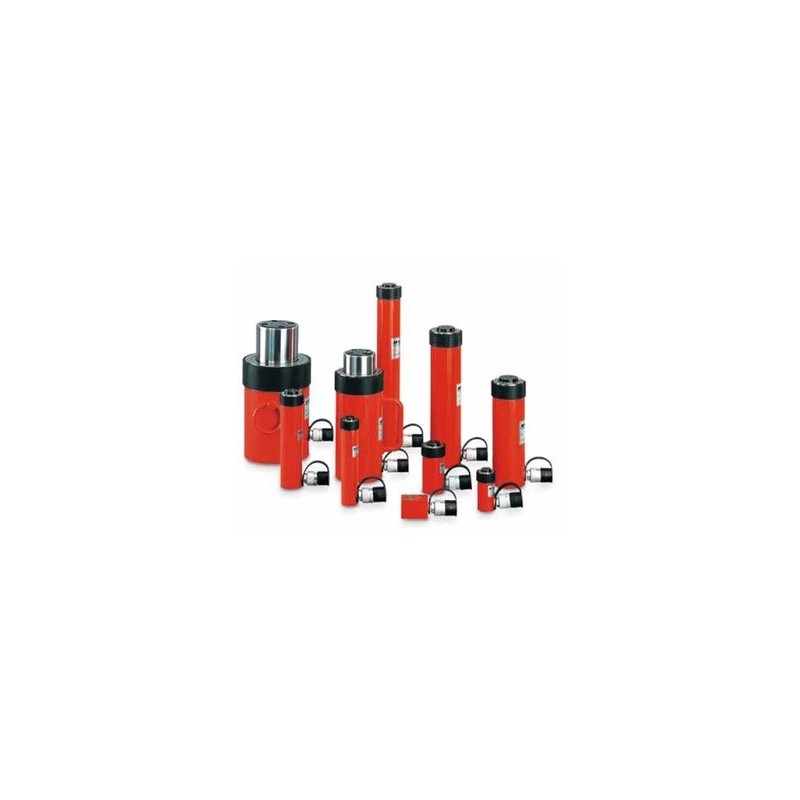

YALE YS Universal-Zylinder

Einfachwirkend mit Federrückzug, Druckkraft 5 - 100 t

Diese robusten Hydraulikzylinder zeichnen sich durch eine extrem gute Seitenlastverträglichkeit aus und sind sehr handlich, da sie über Federrückzug und nur einen Schlauchanschluss verfügen.

Mehr Infos

Preis:

auf Anfrage

Mehr Infos

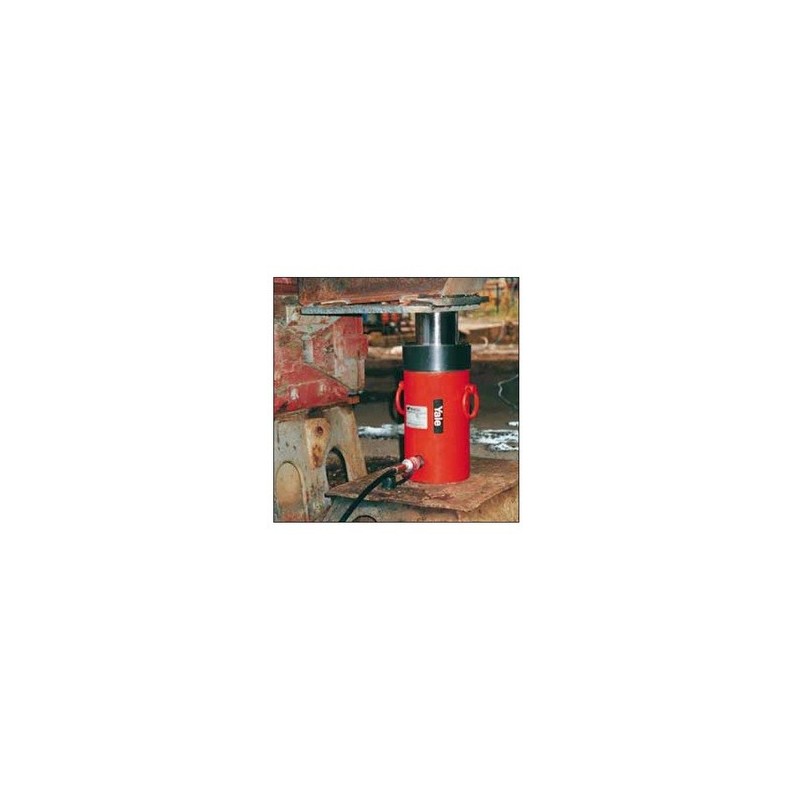

Diese robusten Hydraulikzylinder zeichnen sich durch eine extrem gute Seitenlastverträglichkeit aus und sind sehr handlich, da sie über Federrückzug und nur einen Schlauchanschluss verfügen. Universal ­Zylinder sind für alle Arbeiten einsetzbar, bei denen es auf hohe Kraft und geringe Abmessungen ankommt, wie z. B. Auspressen von Wellen, Richten von Schweißkonstruktionen, Anheben, Ausrichten, Abstützen, Wiegen etc., bzw. für alle universellen Montage­  und Reparaturarbeiten. Durch die serienmäßigen, metrischen Befestigungs­gewinde eignen sich diese Zylinder hervorragend für den Einbau in Vorrichtungen und Werkstattpressen.

 Ausstattung und Verarbeitung

  • Yale ChroMo-Design.
  • Betriebsdruck max. 700 bar.
  • Einfachwirkend mit Federrückzug.
  • Durch lange Kolbenführungen besonders seitenlast­verträglich.
  • Gehäuse und Kolben aus massivem Chrom­ Molybdänstahl gefertigt und vergütet.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.
  • Mit metrischen Befestigungsgewinden am Zylinder­gehäuse, im Zylinderboden und von 5 bis 30t auch in der Kolbenstange.
  • Vollbelastbarer Stoppring als Kolben-Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich Kupplungsmuffe Modell CFY­ 1.
  • Modell YS­ 50/100 und YS­ 50/160 mit Tragegriff.
  • Modelle YS ­50/320 bis YS­ 100/200 mit zwei Trageringen.

Produkt-Kombinationen

Modell Hub, mm Zurrkraft, kN
YS-5/15 15 50
YS-5/25 25 50
YS-23/25 25 230
YS-15/25 25 150
YS-10/25 25 100
YS-50/50 50 500
YS-15/50 50 150
YS-10/50 50 100
YS-23/50 50 230
YS-5/75 75 50
YS-15/100 100 150
YS-100/100 100 1 000
YS-10/100 100 100
YS-23/100 100 230
YS-50/100 100 500
YS-30/125 125 300
YS-5/127 127 50
YS-15/150 150 150
YS-70/150 150 700
YS-10/150 150 100
YS-23/160 160 230
YS-50/160 160 500
YS-5/180 180 50
YS-30/200 200 300
YS-15/200 200 150
YS-10/200 200 100
YS-100/200 200 1 000
YS-23/210 210 230
YS-15/250 250 150
YS-10/250 250 100
YS-23/250 250 230
YS-10/300 300 100
YS-23/300 300 230
YS-15/300 300 150
YS-50/320 320 500
YS-70/330 330 700
YS-23/345 345 230
YS-15/350 350 150
