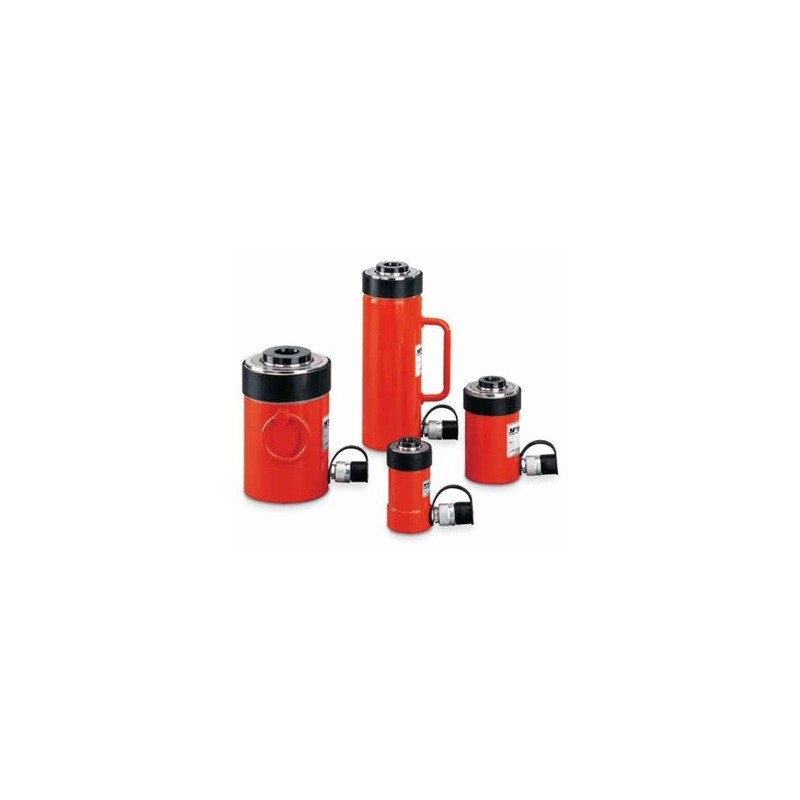

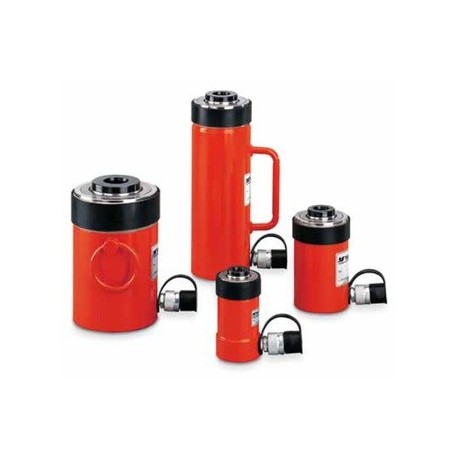

YALE YCS Hohlkolben-Zylinder

Einfachwirkend mit Federrückzug, Druckkraft 12 - 93 t

Aufgrund ihrer durchgehenden Mittelbohrung eignen sich diese Hohlkolben ­Zylinder besonders für Einsätze, bei de­nen hohe Zugkräfte mittels Gewindespindeln aufgebracht werden müssen.

Mehr Infos

Preis:

auf Anfrage

Mehr Infos

Aufgrund ihrer durchgehenden Mittelbohrung eignen sich diese Hohlkolben ­Zylinder besonders für Einsätze, bei de­nen hohe Zugkräfte mittels Gewindespindeln aufgebracht werden müssen. Hohlkolben­ Zylinder werden bevorzugt beim Spannen von Zugankern, Ein- und Auspressen von Lagern, Wellen, Bolzen und Hülsen, beim Ausziehen von Rohren und beim Ziehen bzw. Verschieben von schweren Konstruktio­nen eingesetzt.

Ausstattung und Verarbeitung

  • Yale ChroMo ­Design.
  • Betriebsdruck max. 700 bar.
  • Einfachwirkend mit Federrückzug.
  • Große durchgehende Mittelbohrung.
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.
  • Mit metrischen Befestigungsgewinden am Zylindergehäuse und in der Kolbenstange.
  • Vollbelastbarer Kolben­ Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer innen und außen.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich Kupplungsmuffe Modell CFY­ 1.
  • Ab Modell YCS­ 21/150 mit Tragegriff.
  • Ab Modell YCS­ 57/70 mit zwei Trageringen.

 Funktionsprinzip der Hohlkolben-Zylinder

Hohlkolben­ Zylinder können mittels einer durchgehenden Gewindespindel sehr hohe Zugkräfte erzeugen, die zum Aus- oder Einziehen von Lagerbolzen, Wellen, Achsen etc. eingesetzt werden können. Außerdem werden Hohlkolben­ Zylinder beim Vorspannen von Zugankern und in Zug­ Prüfständen eingesetzt. Durch den Einsatz von Gewindespindeln und das Nachstellen der Mutter kann auch mit kurzen Hohlkolben­ Zylindern über eine lange Distanz gezogen werden.

Produkt-Kombinationen

Modell Hub, mm Zurrkraft, kN
YCS-12/40 40 120
YCS-21/50 50 214
YCS-33/60 60 335
YCS-57/70 70 567
YCS-93/75 75 930
YCS-12/75 75 120
YCS-21/150 150 214
YCS-33/150 150 335
YCS-62/150 150 618
