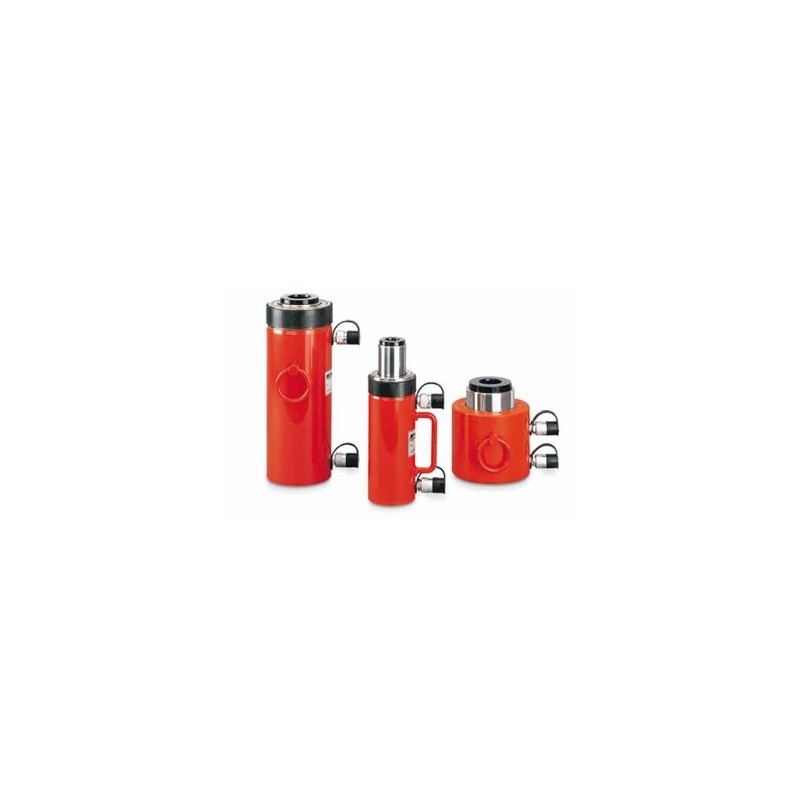

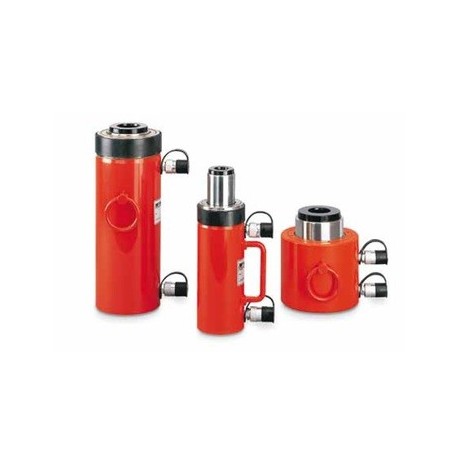

YALE YCH Hohlkolben-Zylinder

Doppeltwirkend mit hydraulischem Kolbenrückzug, Druckkraft 33 - 140 t

Die Anwendungsmöglichkeiten und Einsatzbedingungen sind die gleichen wie bei den umseitig gezeigten  einfachwirkenden Hohlkolben-Zylindern, jedoch erfolgt der Kolbenrückzug bei diesen doppeltwirkenden Zylindern hydraulisch mittels zweitem Ölanschluss.

Mehr Infos

Preis:

auf Anfrage

Mehr Infos

Die Anwendungsmöglichkeiten und Einsatzbedingungen sind die gleichen wie bei den umseitig gezeigten  einfachwirkenden Hohlkolben-Zylindern, jedoch erfolgt der Kolbenrückzug bei diesen doppeltwirkenden Zylindern hydraulisch mittels zweitem Ölanschluss. Diese doppeltwirkenden Zylinder werden eingesetzt, wenn der Rückzug des Kolbens mit hydraulischer Kraft oder in sehr kurzer Zeit erfolgen soll (wie z. B. beim Takt-Zugverfahren).

Ausstattung und Verarbeitung

  • Yale ChroMo-Design.
  • Betriebsdruck max. 700 bar.
  • Doppeltwirkend mit hydraulischem Kolbenrückzug.
  • Große durchgehende Mittelbohrung.
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.
  • Mit metrischen Befestigungsgewinden am Zylindergehäuse und in der Kolbenstange.
  • Vollbelastbarer Kolben-Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer innen und außen.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich zwei Kupplungsmuffen Modell CFY-1.
  • Alle Zylinder mit Tragegriff, ab Modell YCH-62/250 mit zwei Trageringen.

Produkt-Kombinationen

Modell Tragfähigkeit in kg Hub, mm
YCH-33/150 33 000 150
YCH-33/250 33 000 250
YCH-62/250 62 000 250
YCH-93/250 93 000 250
YCH-100/40 100 000 40
YCH-140/200 140 000 200
