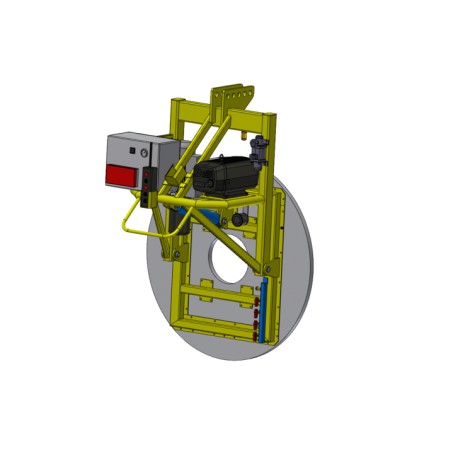

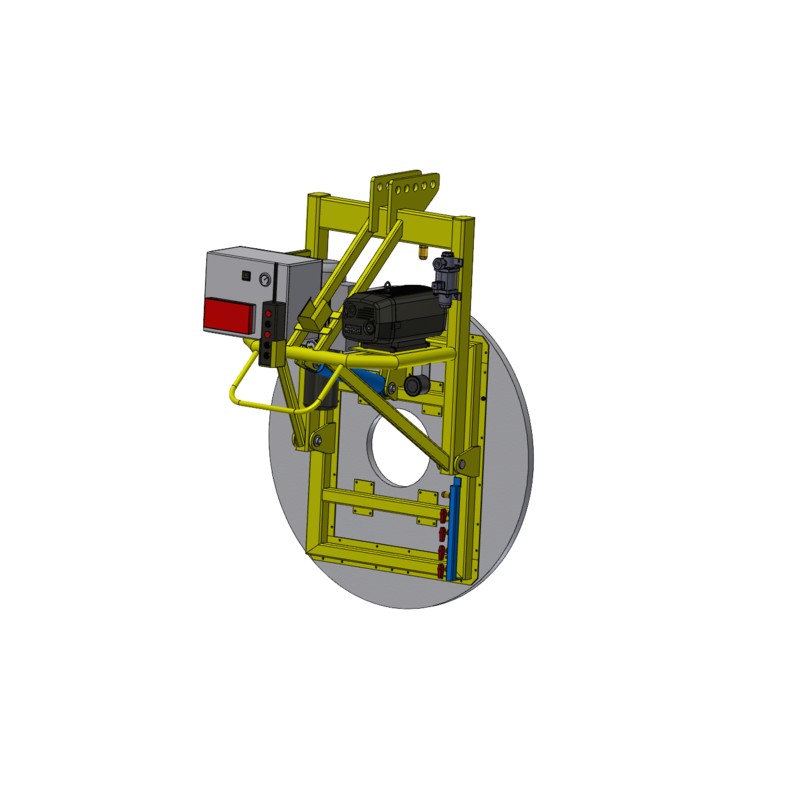

Vákuový uchopovač VM 600/1-90°HYD Zväčšiť

Vákuový uchopovač VM 600/1-90°HYD

VM 600/1-90°HYD

Vákuový uchopovač VM 600/1-90°/HYD je špeciálne uchopovacie zariadenie umožňujúce uchopiť a manipulovať zvitky do hmotnosti 600 kg v horizontálnej a vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Zhotovujeme podľa požiadaviek zákazníka.

Viac detailov

Cena:

na vyžiadanie

Tabuľka dát

Hmotnosť 220 kg
Maximálna nosnosť 600 kg (pri podtlaku -0,6 bar (-60kPa))
Max. rozmery bremena ø 1600 mm (doporučená)
Min. rozmery bremena ø 350 mm
Určený k manipulácii v horizontálnej alebo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Napájanie zariadenia a) 3+PE (PEN) 400VAC/50Hz/15VAC
Počet prísaviek 1

Detaily

Využitie:

  • Vákuový uchopovač VM 600/1-90°/HYD je špeciálne uchopovacie zariadenie umožňujúce uchopiť a manipulovať zvitky do hmotnosti 600 kg v horizontálnej a vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom
  • hydraulicky sklopná prísavka o max. uhol 90°
  • špeciálna veľkoformátová prísavka s priemerom 1220 mm
  • ručne prestaviteľné okruhy vákua v prísavkách
  • vákuová pumpa – prevedenie 400V trojfázová sústava
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ - cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • ODSAŤ -  cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • SKLÁPANIE bremena o 0° / 90° cez tlačidlový ovládač na špirálovom kábli do 3 m
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Druhy možných manipulovaných bremien:

  • hliníkové zvitky
  • papierové zvitky
  • oceľové zvitky
  • umelohmotné zvitky
