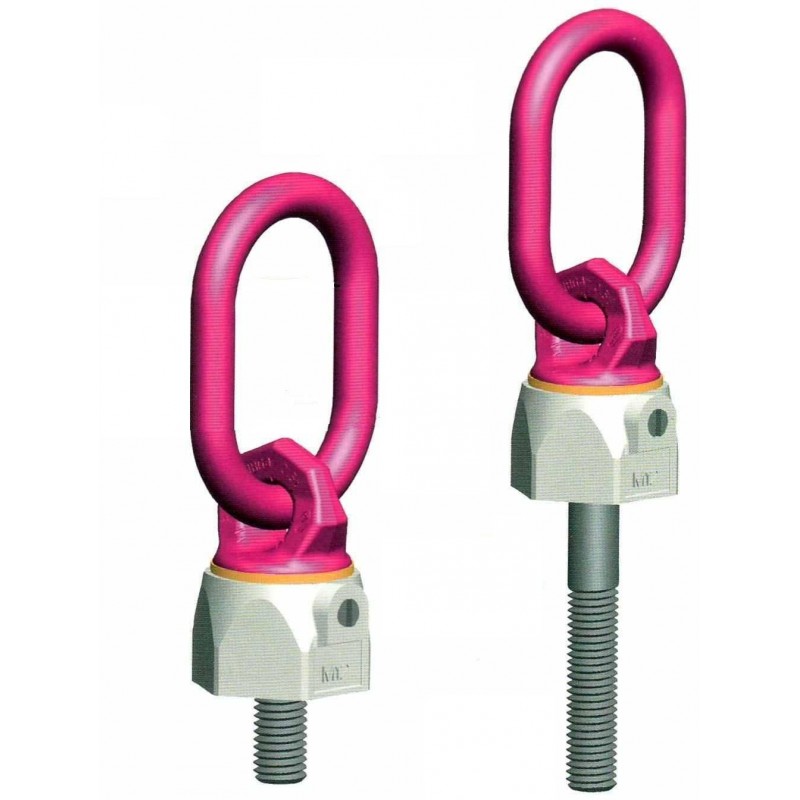

VWBG-V skrutkovací viazací bod s guličkovým ložiskom - RUD Zväčšiť

VWBG-V skrutkovací viazací bod s guličkovým ložiskom - RUD

Viazacie body VWBG-V sú zaťažiteľné vo všetkých smeroch bez obmedzenia nosnosti. Tieto body musia byť pred zaťažením pohyblivé. Samy sa potom nastavia do smeru zaťaženia. Sú vhodné pre otáčanie pri plnom zaťažení. Otvor pre skrutku musí mať dostatočnú hĺbku aby bolo možné viazací bod riadne dotiahnuť. Majú koeficient bezpečnosti 4.

Viac detailov

Cena:

na vyžiadanie

Detaily

Viazacie bod VWBG a VWBG-V sú zaťažiteľné vo všetkých smeroch bez obmedzenia nosnosti.

  • Tieto body musia byť pred zaťažením pohyblivé. Samy sa potom nastaví do smeru zaťaženia. Sú vhodné pre otáčanie pri plnom zaťažení.
  • Otvor pre skrutku musí mať dostatočnú hĺbku, aby bolo možné viazacie bod riadne dotiahnuť. Majú koeficient bezpečnosti 4.
  • Viazacie body sú pred expedíciou 100% kontrolované podľa EN 1677-1, či neobsahujú trhliny.
  • Tieto body možno dodať vo variante VARIO - s dlhšou skrutkou.
  • Povrch je opatrený efektne ružovou práškovou farbou.
  • Pri použití dbajte na kontrolu správneho dosadnutia styčných plôch / prípadne správny uťahovací moment)
  • Viazacie body VWBG-V sú opatrené jednoradovým guličkovým ložiskom. Ložisko umožňuje otáčanie viazacieho bodu i pod zaťažením (nie však trvalo po dlhšiu dobu!).
  • Sú opatrené čipom RFID pre možnosť elektronickej evidencie.

Produktové kombinácie

Reference Nosnosť v kg Závit Štandardná dĺžka závitu, mm
VWBG-V 0,3 M8 300 (400) M8 13
VWBG-V 0,45 M10 450 (600) M10 17
VWBG-V 0,6 M12 600 (700) M12 21
VWBG-V 1 M14 1 000 (1 250) M14 21
VWBG-V 1,3 M16 1 300 (1 500) M16 25
VWBG-V 1,8 M18 1 800 (2 000) M18 27
VWBG-V 2 M20 2 000 (2 500) M20 33
VWBG-V 2 M22 2 000 (2 500) M22 33
VWBG-V 3,5 M24 3 500 (4 000) M24 40
VWBG-V 3,5 M27 3 500 (4 000) M27 40
VWBG-V 5 M30 5 000 (6 000) M30 50
